La efectividad de un blindaje puede especificarse en términos de atenuación en dB de la intensidad de campo. Así, la efectividad S esta definida para campos eléctricos por:
S = 20log(H0/H1)
(dB)
En las ecuaciones
precedentes, E0(H0) es la intensidad de campo que traspasa el blindaje. La
efectividad de un blindaje varia con la frecuencia, la geometría del campo, la
posición desde donde el campo es medido, con el tipo de campo que esta siendo
atenuado, la polarización y con la dirección de la incidencia. Los resultados
de calculo de la efectividad sirven para comparar varios materiales en función
de su atenuación.

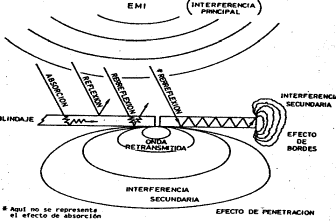

Al incidir una onda electromagnética en una superficie metálica existen dos efectos. La onda es parcialmente reflejada por la superficie, y la parte transmitida (no reflejada) es atenuada al pasar a través del blindaje. Este ultimo efecto provoca las llamadas perdidas por absorción y son las mismas en los dos tipos de campo: lejano y cercano. Las perdidas por reflexión dependen del tipo de campo y de la impedancia de onda y, por tanto, no son iguales en los campos cercano y lejano. La energía transmitida puede así mismo reflejarse en la superficie del blindaje contraria a la posición del emisor de campo y volverse a reflejar múltiples veces en las dos superficies. La figura 4 muestra el efecto de las radiaciones sobre un blindaje con un agujero. En ella se puede ver como actúan la absorción, la reflexión, la rereflexión o reflexión múltiple y los efectos de bordes y de penetración que provocan interferencias secundarias.
El efecto de bordes esta provocado por la energía absorbida por el blindaje al ser canalizada la interferencia por el mismo hacia sus extremos. Esto también ocurre que en los agujeros y aperturas junto al efecto de penetración, actuando como pequeñas antenas retransmisoras.
|
La efectividad total de un blindaje es igual a la suma de las perdidas por absorción (A),mas las perdidas por reflexión (R) mas un factor (B) que contabiliza las múltiples reflexiones en los blindajes. Así, se puede escribir:
La
tabla 1 muestra un escalado cualitativo de la eficiencia de los blindajes con
varios márgenes de frecuencia, desde blindajes considerados muy inefectivos o
ineficientes (0 a 10 dB) a los considerados muy efectivos (mayor a 90 dB), cuyo
objetivo es difícil de conseguir.
 |
El factor B debido a las múltiples reflexiones es despreciable si la
absorción a es mayor a 9 dB. Desde un punto de vista practico, B se puede
despreciar en el caso de campos eléctricos y electromagnéticos y solo se debe
consideras en los campos magnéticos.
