PARARRAYOS
Efecto punta:
Las cargas alrededor de un conductor no se distribuyen uniformemente, sino que se acumulan más en las partes afiladas.
De esta manera, si se tiene un objeto en forma de punta sometido a un intenso campo electrostático (como el generado por una nube de tormenta), la acumulación de cargas en la punta es también muy elevada.
Esta propiedad fue aprovechada por Benjamín Franklin para diseñar su pararrayos a mediados del siglo XVIII.
Principio del pararrayos:
El pararrayos no es más que un dispositivo que, colocado en lo alto de un edificio, dirigen al rayo a través de un cable hasta la tierra para que no cause desperfectos.
Ya hemos comentado que normalmente las nubes de tormenta tienen su base cargada negativamente, mientras que la región de tierra que se encuentra debajo de ellas, por efecto de inducción electroestática, presenta carga positiva.
Las cargas negativas de la nube se repelen entre sí y son atraídas por las cargas positivas de la tierra.
Puesto que el pararrayos está conectado a tierra, sus electrones son repelidos por los de la nube con lo que queda cargado positivamente al igual que la tierra bajo la nube.

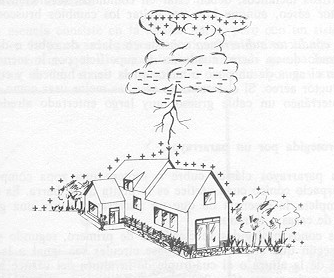

Fig. Distribución de cargas en el entorno de una nube de tormenta.
Debido a la forma y características del pararrayos (efecto punta), la densidad de carga en la punta del pararrayos es tal que ioniza el aire que lo rodea, de modo que las partículas de aire cargadas positivamente son repelidas por el pararrayos y atraídas por la nube, realizando así un doble objetivo:
Un fenómeno que debemos tener en cuenta es el de "disipación natural", que es producida por los arboles, vallas, rocas y demás objetos de forma puntiaguda, ya sean natural o artificiales, sometidos al campo eléctrico de la nube de tormenta, que irán produciendo esa compensación de potencial de forma natural, produciendo la neutralización de la carga de la nube, o al menor, reduciéndola significativamente, con lo que se disminuye el riesgo al llegar la nube sobre zonas habitadas o peligrosas.
Tipos de pararrayos:
Sea cual sea la forma ó tecnología utilizada, todos los rayos tienen la misma finalidad: ofrecer al rayo un camino hacia tierra de menor resistencia que si atravesara la estructura del edificio.
Existen dos tipos fundamentales de pararrayos:
Formada por una varilla de 3 a 5 m de largo, de acero galvanizado de 50 mm de diámetro con la punta recubierta de wolframio (para soportar el calor producido en el impacto con el rayo). Si además se desea prevenir la formación del rayo, pueden llevar distintas dispositivos de ionización del aire.
La zona protegida por un pararrayos clásico de Flanklin tiene forma cónica.

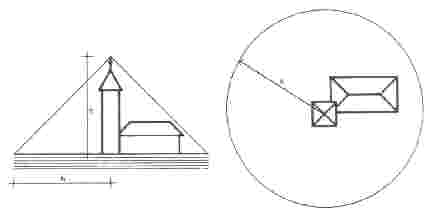

Fig. Zona protegida por un pararrayos clásico.
En este tipo de pararrayos, el efecto de compensación de potencial es muy reducido, por lo que en zonas con alto riesgo suelen usarse otro tipo de pararrayos.
Este aire ionizado favorece generación del canal del rayo hasta tierra, obteniendo un área protegida de forma esferico-cilíndrica.
El Real Decreto 1428/86 del Ministerio de Industria y Energía prohíbe expresamente el uso de este tipo de pararrayos.

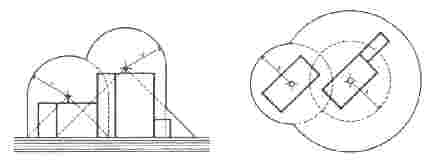

Fig. Zona protegida por un pararrayos radiactivo
Para mejorar el comportamiento de los pararrayos de punta, puede usarse la técnica denominada "matriz de dispersión", que consiste en un conjunto de puntas simples o ionizadoras cuya misión es la de ofrecer multitud de puntos de descarga entre tierra y nube, así modo la repartir esa descarga de neutralización en una región mayor de modo que se reduce la aparición de puntos con distintos potenciales que favorezcan la aparición del rayo.

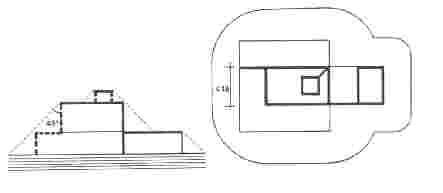

Fig. Zona protegida mediante pararrayos reticular.
Hay que hacer notar que los edificios modernos con estructura metálica, cumplen una función similar a las jaulas de Faraday, por lo que la probabilidad de que un rayo entre en uno de estos edificios es extremadamente pequeña.
Donde es necesario colocar un pararrayos:
Según las Normas Tecnológicas de la Edificación es necesario la instalación de pararrayos en los siguientes casos:
