Un circuito ecualizador básico
El equipo estudiado es un ecualizador gráfico de diez bandas, incrementándose siempre de una frecuencia central a la siguiente una octava:
32Hz 64Hz 128Hz 256Hz 512Hz 1024Hz 2048Hz 4096Hz 8192Hz 16384Hz
Los ecualizadores gráficos están formados básicamente por un adaptador de entrada que da paso a un banco de filtros en paralelo, de número variable, según sea de octavas, de medias octavas o de tercios de octabas y que desembocan en un sumador de salida. Son, en realidad, filtros selectivos pasa banda, donde cada uno tiene asignada una banda de trabajo diferente, cubriendo toda la gama de audio y que nos van a permitir aumentar o disminuir una frecuencia determinada según nuestras necesidades.
Características principales:
- Sensibilidad de
entrada: 1 V(rms)/50 k
- Nivel de salida: 1
V (rms)/ 50 k
- Resistencia de
salida: Rsal = 1
- Ganancia en
tensión: Gv = 1
- Consumo a plena
carga: P = 3.28 mW
- Máxima corriente
absorbida: Imax = 274 mA
- Ancho de banda:
19.5Hz - 41 kHz
- Distorsión armónica
total (THD) < 0.029%
- Distorsión de
intermodulación (IMD) < 0.04%
- Relación
señal/ruido > 100 dB
- Variaciones con
respecto a la temperatura: no tiene, es estable.

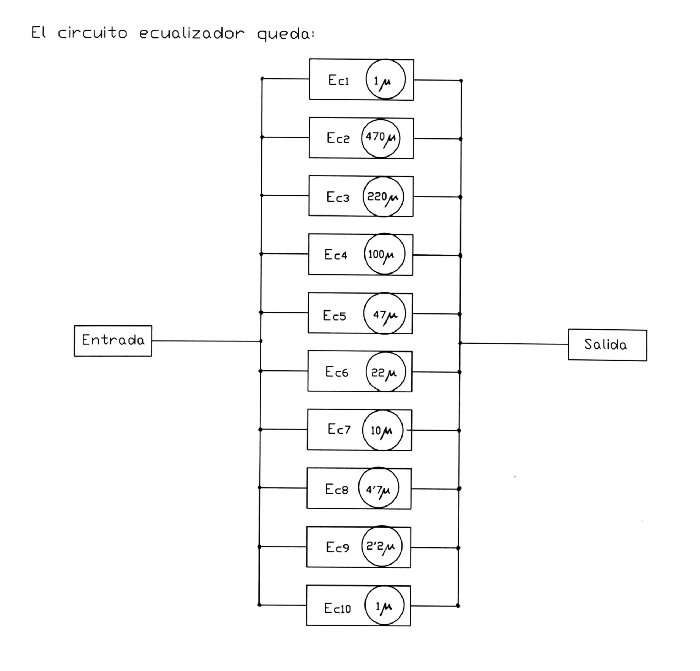

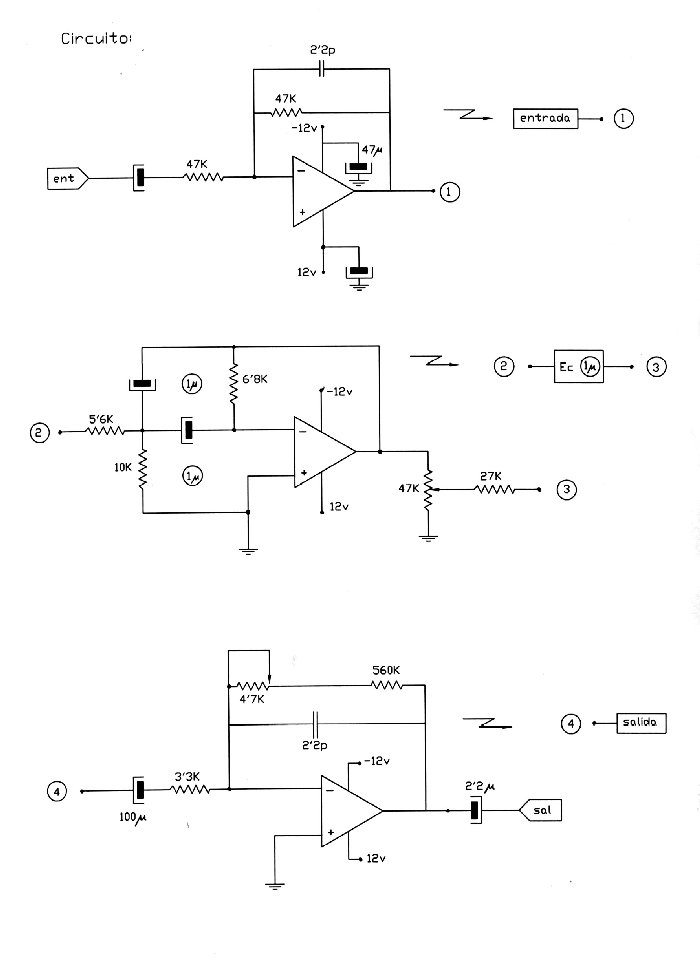

Veamos el circuito eléctrico: (pulsa sobre las imágenes para ampliar)
