FLUJO DE LA SEÑAL

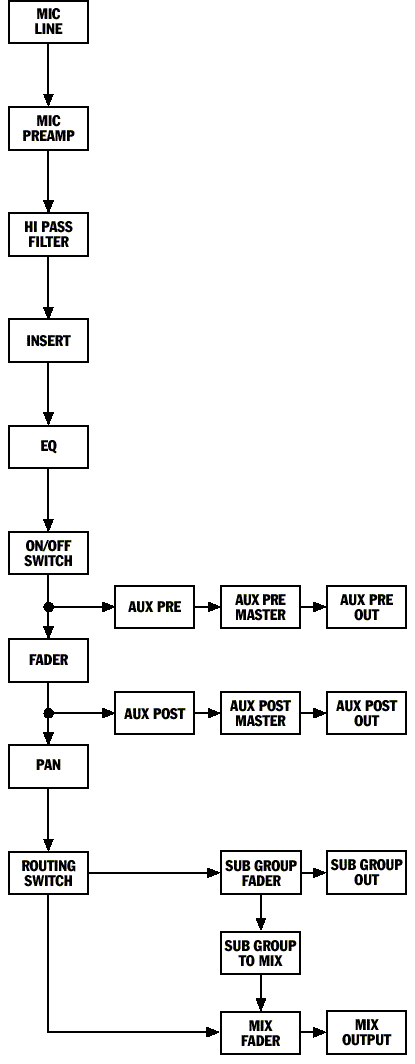

Vamos a ver como funcionan los componentes de manera conjunta. Para ello se puede representar el camino que sigue una señal desde la fuente de sonido a través de la mesa de mezclas. Esto se hace a través de un diagrama de bloques o mediante un diagrama de flujo de señal (figura de la izquierda). Así conseguimos una descripción visual de los elementos más importantes de nuestra consola de mezclas que nos ayudará a la hora de resolver los problemas que se nos vayan planteando (tenemos una especie de mapas electrónicos).
De los dos diagramas que hemos comentado el de bloques es el más complejo incluyendo símbolos de elementos electrónicos (resistencias, condensadores, ...) y guardando la estructura de la mesa de mezclas.
