Un circuito mezclador básico

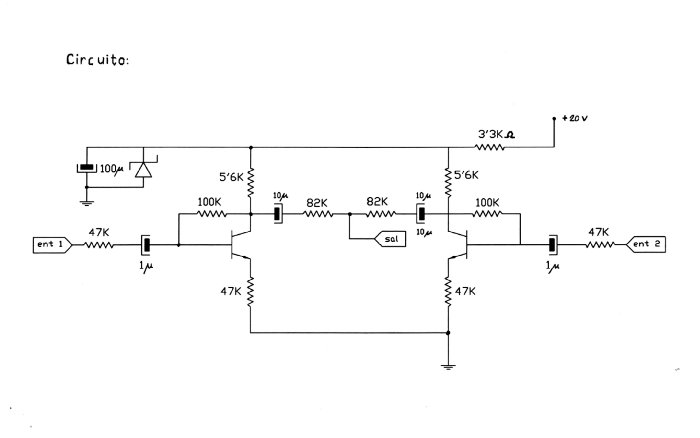

El circuito consta de dos entradas de tal forma que a la salida se obtiene una suma de ambas señales en la misma proporción. Mostramos aquí sus características principales para ver que parámetros pueden variar dentro de la amplia gama de circuitos mezcladores que serán, en esencia, lo mismo.
-
Sensibilidad de entrada: 150 mV(rms)/50 k (para cada entrada)
-
Nivel de salida: 150 mV (rms)/ 50 k
-
Resistencia de salida: Rsal = 22'6 k
-
Ganancia en tensión: Gv = 0.5 (para cada entrada)
-
Consumo a plena carga: P = 62 mW
-
Máxima corriente absorbida: Imax < 5mA
-
Ancho de banda: 1 Hz - 100 kHz
-
Distorsión armónica total (THD) < 0.008%
-
Distorsión de intermodulación (IMD) < 0.02%
-
Relación señal/ruido > 100 dB
-
Variaciones con respecto a la temperatura: DVo/DT » 55mV/ºC
DP/DT » 10mW/ºC
