1. Descripcion del sistema SURTASS LFA

SURTASS (Surveillance Towed Array Sensor System ). Es un sistema de vigilancia que utiliza un gran número de sensores acústicos remolcados y que puede detectar sonidos subacuaticos

Se basa en recoger datos acústicos y analizarlos, esto es, en escuchar lo que ocurre bajo la superficie del mar.

LFA (Low Frequency Active). Es un sistema activo de baja frecuencia, los sistemas activos se usan cuando el objetivo es demasiado silencioso como para ser detectados tan solo mediante el uso del sistema pasivo des escucha SURTAS.

El LFA consiste en un conjunto de transmisores acústicos suspendidos de un cable debajo del barco. Estas fuentes producen un pulso de sonido subacuatico, conocido como “ping”, del mismo modo en que un altavoz convierte los impulsos eléctricos en ondas sonoras, actuando así como un transductor, ya que convierte la energía eléctrica en sonora.

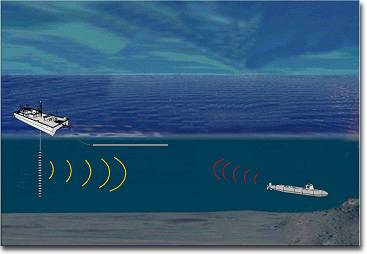

El sonar activo detecta objetos subacuaticos enviando un pulso de sonido que rebota en los objetos y retornando como un eco que el sistema puede detectar, se basa en los mismos principios que la ecolocalización que utilizan algunos animales para orientarse y encontrar comida.

Este sistema se desarrolló ya para poder detectar a gran distancia los, cada vez mas silenciosos, submarinos.

2. Fundamentos del sonido bajo el agua

•  Descripción del sonido

El sonido es una onda de variaciones de presión que se propagan por un medio

Las variaciones de presión se crean comprimiendo y relajando el medio. Por ejemplo, en el caso del habla humana, las variaciones de presión son creadas por la vibración de las cuerdas vocales. En alguien que hable alto, el movimiento del diafragma crea las variaciones de presión.

Una de las formas más simples de variación de presión es un tono puro, que puede ser describido como una función sinusoidal.

Cada ciclo de un tono puro consiste en un intervalo de altas y bajas presiones, y la frecuencia de un tono se mide por el número de ciclos completados en un segundo (Hertz o Hz). La longitud de onda de un tono puro es el espacio en metros recorrido por el sonido en un ciclo. Este depende de la velocidad del sonido en el medio y se calcula comoo la velocidad del soido en el medio dividida por la frecuencia.

La velocidad del sonido en el água del mar es aproximadamente de unos 1500 m/s, aunque varía ligeramente. Así la longitud de onda de un tono de 100 Hz el mar es de unos 15m y el de un tono de 500 Hz es de unos 3m. Un sonido de alta frecuencia se dice que tiene un tono o pitch alto (es agudo), realiza muchos ciclos por segundo y en cada oscilación recorre poca distancia; por contrario un sonido de baja frecuencia se dice que tiene un tono o pitch bajo (es grave), realiza pocos ciclos por segundo y en cada oscilación recorre mucha distancia. Como referencia el do (C) central de un piano es de unos 262 Hz (Richardson y al., 1995).

El sonido tiende a seguir varios caminos en el océano, por lo que se reciben multiples copies con diferentes retrasos de la señal original. Los ecos son un ejemplo familiar de este fenómeno de multitrayecto en el aire. Para determinar cuales son los caminos que seguirá la transmisión de sonido, una forma es buscar los caminos que llevan el sonido al receptor más rápido. A estos se les llama rayos acústicos. Si la velocidad del sonido fuera constante a lo largo del océano, los rayos acústicos consistirían en segmentos rectilíneos, que se irían reflejando en la superficie y en el fondo. Sin embargo, como la velocidad del sonido no es constante en el océano, la mayor parte de los rayos son curvados.

•  Velocidad del sonido en el agua del mar

La velocidad del sonido es aproximadamente de 1500 m/s en el agua del mar y varía con la densidad del agua que a su vez varía con la temperatura de agua, la salinidad (cantidad de sal en el agua), y la presión (por lo que también depende de la profundidad). La velocidad del sonido aumenta con la temperatura y profundidad (presión), también se incrementa, en un menor grado con la salinidad.

La variación de la velocidad del sonido con la profundidad es generalmente presentada por el “sound speed profile (SSP)” (perfil de velocidad del sonido). El perfil se divide en varias capas que tienen diferentes características:

• Justo debajo de la superficie del mar está la capa superficial , en la que la velocidad del sonido está sujeta a variaciones diarias y locales de calentamiento, enfriamiento y a la acción del viento y de las olas.
• Debajo de la capa superficial reside la termoclima estacional, caracterizada por un gradiente térmico negativo o un gradiente de velocidad (la temperatura y la velocidad disminuyen con la profundidad) que varía con las estaciones.
• Por debajo de la termoclima estacional está la termoclima principal que sólo es ligeramente afectada por cambios estacionales.
• Debajo de la termoclima principal y extendiéndose hasta el fondo del mar está la capa isoterma profunda que tiene una temperatura aproximadamente constante de cerca de 4 ºC , en la que la velocidad del sonido se incrementa con la profundidad a causa de la creciente presión.

Equivalencias

En las aguas poco profundas de las regiones costeras y en los taludes continentales, el SSP está muy influido por los cambios de temperatura en la superficie, los cambios de salinidad, y las corrientes de agua. Como resultado, tiende a ser irregular e impredecible, y contiene numerosos gradientes locales que duran poco tiempo.

Cuando la velocidad del sonido varía gradualmente tanto horizontal como verticalmente existe un gradiente en la velocidad del sonido y este se propaga a lo largo de caminos curvados más que de líneas rectas. A este fenómeno se le llama refracción.

Una variación en la velocidad del sonido con la profundidad es un gradiente vertical de velocidad. La magnitud de este gradiente es el cambio en velocidad dividido por el cambio en la dimensión lineal. La cantidad de curvatura del rayo está relaccionada directamente con el gradiente de velocidad:

• Si la velocidad del sonido se incrementa con la profundidad, se dice que el gradiente es positivo. Esto produce una curvatura ascendente hacia la zona de menor velocidad del sonido.
• Si la velocidad del sonido decrece con la profundidad, se dice que el gradiente es negativo. Esto produce una curvatura descendente hacia la zona de menor velocidad.
• Si la velocidad del sonido es la misma en todos los puntos (existe una capa de velocidad constante), el sonido viaja en líneas rectas.

•  Medición de la intensidad del sonido

Las mediciones del sonido se pueden expresar de dos formas: como intensidad o como presión. La intensidad del sonido es la energía media transmitida a través de un área unitaria en una dirección específica , se expresa en watts por metro cuadrado . La intensidad acústica raramente se mide directamente. En vez de eso, cuando se habla de intensidades o de potencias, se derivan de cocientes de presión. Para presentar medidas de sonidos como cocientes de presión, se necesita una referencia estándar de presión para usarla en el denominador del cociente. El sistema métrico internacional y la American Nacional Standard (la organización de los estándares en EEUU) usan 1 microPascal (µPa) como referencia de presión para el sonido bajo el agua y 20 µPa para el sonido en el aire.

Una vez que se ha elegido una referencia de presión, se necesita un método para relaccionar los diferentes cocientes de presión entre sí. Como nuestro oído responde logarítmicamente al juzgar la intensidad relativa de dos sonidos, se ha adoptado una escala logarítmica para las intensidades sonoras que se mide en decibelios (dB).

Todas las medidas en decibelios se refieren al cociente entre la presión medida y la presión de referencia. La naturaleza logarítmica de la escala implica que un incremento de 10 dB equivale a multiplicar por 10 la potencia del sonido (20 dB es como multiplicarla por 20 o 30 dB es como hacerlo por 30). Los humanos percibimos un incremento de 10 dB en el sonido cómo si su intensidad se hubiera duplicado o una reducción de 10 dB cómo si se hubiera reducido a la mitad. La frase “nivel de presión sonora” implica una medida en decibelios y un nivel de referencia de presión que ha sido usado como denominador del cociente.

Comparar valores en decibelios de varias fuentes de ruido debe hacerse con cuidado ya que esos vlores no siempre representan la misma información. Por ejemplo, valores espectrales los niveles de potencia en intervalos de 1 Hz los niveles de emisión de banda ancha son la potencia total sobre un ancho de banda determinado o una porción del espectro emitido por la fuente de ruido.

•  Nivel de la fuente en el campo cercano y en el campo lejano

Un método de formar un haz muy ancho de sonido subacuatico es usar un array lineal vertical (VLA) de fuentes “puntuales”. El haz es formado por fuentes equiespaciadas a una distancia de aproximadamente media longitud de onda. Cuando operan coherentemente con cada fuente encendida al mismo tiempo, con la misma fase, el mismo nivel de potencia y la misma frecuencia, la salida combinada de las fuentes da el deseado haz horizontal ancho.

Este haz, sin embargo, no está totalmente formado hasta una cierta distancia del VLA, en la región llamada campo lejano. La región más cercana donde el haz todavía se está formando se llama campo cercano. Lo que está ocurriendo físicamente es que los niveles de las fuentes individuales sólo se sumarán con el mismo nivel de potencia y fase cuando la distancia a cada proyector sea aproximadamente la misma. Acústicamente esto significa que la diferencia en distancia desde cada fuente a un punto en el eje horizontal que verticalmente está a la altura del centro del VLA, debe ser menor que un cuarto de la longitud de onda. Para el sonar SURTASS LFA esta condición se satisface a unos cuantos cientos de metros. Sólo en este punto toda la capacidad del sistema se focaliza en el haz. A causa de este punto a unos cientos de metros del VLA, las pérdidas de transmisión (TL transmisión losses) hacen que el nivel aquí sea de 40 a 50 dB menor que el nivel efectivo en la fuente. El nivel efectivo en la fuente es un valor teórico, hipotéticamente medido a 1 m del VLA en su horizontal, calculado con la formula: donde = SL de una fuente y N=número de fuentes.

Otra forma de ver este fenómeno es ver la forma en que se suman las fuentes individuales hacia el exterior a lo largo del eje horizontal del VLA. Si nos situamos muy cerca del VLA, por ejemplo a 10m, en el campo cercano, sólo se combinarán coherentemente los niveles de dos o tres fuentes, mientras que el resto estarán demasiado lejos como para contribuir con una potencia similar. A esta distancia el nivel de cada uno de las dos fuentes centrales del VLA, que son las que quedan más cerca, debería ser de 195 dB (215 dB – 20 dB de pérdidas de transmisión debidas a la propagación esférica). Sumando las dos fuentes debería producir un nivel de 201 dB ( dB). Las otras 16 fuentes están demasiado lejos o fuera de fase, por lo que sus efectos son despreciables frente a las dos fuentes centrales. A medida que nos movemos más lejos a lo largo del eje horizontal, el resto de las fuentes van produciendo efectos apreciables y se van sumando coherentemente hasta que finalmente todas están en fase y se suman coherentemente a unos cuantos cientos de metros.

El siguiente efecto es un nivel en el campo cercano casi constante, aunque disminuye poco a poco con la distancia. Este nivel es equivalente al nivel original de una fuente individual, o menor. Como se ha descrito antes, esta región con un nivel casi constante es el resultado de la combinación de las diferentes contribuciones individuales de las fuentes que decaen con la distancia al VLA, compensándose con el incremento del nivel del haz total a medida que se añaden coherentemente más fuentes. Sólo a distancias mayores que un cientos de metros es cuando el VLA funciona finalmente cómo una única fuente. En este punto el nivel del haz combinado es de unos 20 dB menor que el de una fuente individual.

3.2- Comparación entre mediciones de intensidad del sonido en el aire y en el agua

Comparar los niveles de intensidad del sonido en el agua y en el aire debe hacerse con cuidado. Primero debido a las convenciones aceptadas, la referencia estándar de presión en el aire es de 20 µPa frente a 1 µPa del agua, lo que da una diferencia de 26 dB entre ellas. Esto se basa en la relación de:

Segundo, debido a las grande diferencias de impedancia entre el agua y el aire, se necesita una mayor potencia (o intensidad) en el agua que en el aire para producir un sonido de intensidad equivalente. La intensidad acústica se define así:

Donde es la densidad y c es la velocidad del sonido en el medio. Al producto se le conoce como impedancia acústica específica del medio y es aproximadamente igual a Pa s/m en el agua y 416 Pa s/m e el aire (Au y al., 1997). Dejando iguales las intensidades bajo el agua y en el aire se tiene que:

Combinando estos dos factores, la diferencia entre las referencias estándar y entre las impedancias del aire y el agua, se tiene que hay 61.5 dB (26+35.5=61.5) de diferencia entre la misma medida en aire o en agua, por lo que para un nivel de intensidad sonora dada en el agua hay que restarle 61.5 dB para obtener su nivel equivalente en el aire.

Todos los niveles de intensidad sonora que se dan son medidos en el agua con los valores estándar para el agua a no ser que se especifique otra cosa y los niveles en el origen son medidos a 1 m de distancia de la fuente.

4- Propagación del sonido bajo el agua

Para determinar la presión recibida de un sonido de una fuente lejana, hay que tener en cuente los factores del entorno que pueden influir en la propagación subacuatica de la energía del sonido, estos factores del entorno incluyen:

•  perdidas en la transmisión

•  reflexión

•  dispersión (scattering)

4.1- Perdidas en la transisión

Cuando un sonido viaja a través del océano, la intensidad asociada con el frente de onda disminuye, se atenua. Esta reducción de la intensidad es a lo que se llama perdidas en la transmisión (TL). La perdida total en la propagación es la diferencia entre la intensidad del sonido en un punto cercano a la fuente y en un punto lejano. Las perdidas en la propagación son causadas por numerosos factores, de los que los principales son perdidas por absorción y por expansión del frente de onda (cuanto más lejos de la fuente mayor superficie abarca el frente de onda con la misma o menor, si se tiene en cuenta la absorción, energía que en el origen). Estas perdidas ocurren con todas las transmisiones subacuaticas.

Las perdidas en la transmisión del sonido dependen de lo siguiente:

•  Frecuencia: La frecuencia afecta a la atenuación, esto es como de lejos pueden las ondas viajar antes de haber perdido tanta energía como para no poder hacer vibrar el medio.

•  Expansión: La expansión del frente de onda hace que la energía total asociada al frente de onda se distribuya entre una superficie cada vez mayor, resultando una intensidad cada vez menor. Estas perdidas no dependen de la frecuencia. En aguas profundas y homogéneas , el sonido originalmente se expande esféricamente (propagación esférica) y su intensidad disminuye en proporción con el cuadrado de la distancia( ). Cuando el sonido se ha propagado una distancia aproximadamente igual a la profundidad se comporta como si estuviera en un conducto y la propagación pasa a ser cilíndrica donde la intensidad disminuye directamente con la distancia( ).

•  Absorción: La absorción es la transformación de energía acústica en calor. Para que un sonido se propage por un medio, este debe ser movido. La viscosidad del medio, su capacidad para resistirse a los movimientos de flujos, causa la absorción. La energía del sonido también es absorbida por la relajación iónica o dilatación de las bandas químicas que mantienen, por ejemplo unidas las moléculas de sulfato de magnesio ( ). Este complejo mecanismo es tratado en detalle por Urick (1983).

4.2- Reflexión y dispersión

Cuando las ondas sonoras interaccionan con una frontera dura, como la superficie del mar, el fondo marino, la flora y fauna del medio marino o en general cualquier objeto que esté dentro del agua, puede ocurrir uno de los dos procesos. Si la frontera es lisa en relacción con la longitud de onda del sonido, este será reflejado coherentemente con un ángulo igual al de incidencia.

Sin embargo si la superficie es rugosa a la escala de la longitud de onda el sonido se dispersará en todas las direcciones.

5- Camino de los rayos acústicos

Para visualizar la propagación del sonido en el agua, se usan los rayos acústicos que dan las diferentes posiciones del frente de ondas. Los rayos describen a que lugar del espacio está siendo transmitido el sonido. La distancia entre rayos adyacentes muestra las perdidas en la transmisión debidas a la expansión del frente de ondas.

5.1- Conductos de superficie

Normalmente, la capa superior del océano está bien mezclada, esto es hay un valor constante para la temperatura y la salinidad excepto en invierno cerca de los polos. El sonar SURTASS LFA opera por debajo de los conductos superficiales. En el caso anterior realmente hay medio conducto. A causa del efecto de la profundidad (presión), las capas superficiales exhiben un ligero gradiente positivo de velocidad del sonido, y los rayos de sonido emitidos desde una fuente que se encuentre en esta capa se refractan hacia arriba y se reflejan en la superficie. Debido a esto los rayos acústicos se mantienen en esta capa, por eso a esta capa a menudo se le llama conducto.

En los conductos superficiales, la distancia máxima de recepción (a qué distancia puede viajar el sonido) más que de la frecuencia del sonido, depende del SSP (perfil de velocidad del sonido), de la pendiente del fondo y de la profundidad. Como regla general, la propagación en el conducto superficial mejora al aumentar la profundidad. Finalmente , los conductos superficiales también están limitados por las variaciones en masas de agua cercanas a la superficie (por ejemplo, las condiciones térmicas del océano que determinan el conducto pueden desaparecer a una determinada distancia, de manera que ya no atrapen más el sonido).

5.2- Canales de sonido

La variación de la velocidad del sonido con la profundidad hace que los rayos sigan caminos curvados. Una región en la que la velocidad del sonido disminuya con la profundidad hasta un valor mínimo y a partir de allí vuelva a aumentar se le llama canal de sonido. Por encima de la profundidad de velocidad mínima los rayos de sonido se refractan hacia abajo, y por debajo de esta lo hacen hacia arriba, asi que los rayos de sonido que se originan en el canal quedan atrapados en él. Esta forma de propagación recibe el nombre de propagación por canal de sonido y permite las mínimas pérdidas de transmisión a lo largo del camino, dando como resultado una transmisión de largo alcance.

5.3- Rebotes en el fondo

Los rebotes en el fondo del océano pueden extender el alcance de propagación de las ondas de sonido. El efecto de los rebotes en el fondo es se devuelve la energía sonora que había sido llevada hasta allí por refracción a través del agua, permitiendo transmisiones de largo alcance.

A bajas frecuencias, algo de energía penetra en la capa de sedimentos del fondo del mar y desde aquí es refractada de nuevo a la frontera entre el agua y el fondo del mar, donde vuelve al agua. Esta refracción desde el fondo marino, no reflexión, es mecanismo predominante de retorno de energía. A frecuencias medias o altas (mayores de 1000 Hz), la reflexión es el mecanismo predominante de retorno de energía ya que la onda es reflejada en la capa de sedimentos del fondo marino sin penetrar en ella.

Los principales factores que afectan a la transmisión por rebotes en el fondo son la frecuencia del sonido, la profundidad del agua, el ángulo de incidencia y la composición y relieve del fondo marino. Un fondo llano produce la mayor precisión a la hora de estimar la distancia y rumbo en este modo de transmisión.

5.4- Zonas de convergencia

Las zonas de convergencia (CZ) son casos especiales del efecto canal de sonido. Cuando la capa superficial es delgada o comienzan las refracciones hacia abajo, se crean regiones cerca de la superficie del océano donde se focalizan los rayos de sonido, resultando que en esa zona se concentran altos niveles de sonido. La existencia de las zonas de convergencia depende del SSP y de la profundidad del agua. Debido a la refracción hacia debajo en distancias menores, los rayos de sonido que abandonan la zona cercana a la superficie son refractados de nuevo hacia la superficie debido al gradiente positivo de velocidad del sonido producido por la mayor presión de las zonas más profundas. Estos rayos que se reflejan desde las profundidades a menudo se concentran en zonas de la superficie o cerca de ella a cierta distancia de la fuente de sonido. En esta zona los efectos combinados de la refracción hacia abajo y hacia arriba forman la zona de convergencia.

Las zonas de convergencia deberían existir siempre que la velocidad del sonido en el fondo del océano, o a una profundidad específica exceda la velocidad del sonido a la profundidad de la fuente de sonido. El exceso de profundidad, a menudo llamado exceso de velocidad del sonido, es la diferencia ente la profundidad del fondo y el limite de profundidad o profundidad crítica (profundidad a la que la velocidad del sonido se iguala a la velocidad del sonido a la profundidad a la que está la fuente de sonido).

Típicamente la distancia a la que se producen las zonas de convergencia varía entre 18 y 36 nm ( 33.35 a 66.7 Km ), dependiendo del SSP. La anchura de las zonas de convergencia es el resultado de varias interrelaciones y no se puede correlar con un factor específico. En la practica, sin embargo, la anchura típica es usualmente del orden del 5% al 10% de la distancia a la que se producen, esto es de 1.7 a 6.7 Km

5.5- Caminos de propagación en aguas poco profundas

En aguas poco profundas, la propagación se caracteriza normalmente por múltiples caminos de reflexión entre la superficie y el fondo. Así la mayor parte del agua está recorrida por alguno de esos caminos de reflexión solapados. Las propiedades del fondo que afectan a la transmisión del sonido en aguas poco profundas varían considerablemente de una región geográfica a otra. Sin embargo, los fondos más comunes son de arena, arena y cieno, o cieno solo. Los tres factores que más determinan la propagación en aguas poco profundas son:

• Profundidad y topografía del fondo (batimetría)
• variaciones en el SSP, especialmente en horizontal
• Propiedades geoacústicas del fondo marino y de la capa inferior del fondo.

SURTASS LFA : IMPACTO

La meta del estudio es demostrar la ausencia de reacción de especies sensibles al sonido submarino de baja frecuencia producido por el sistema LFA.

Si se cumplía la teoría predominante de que un sonido de 140 dB habría que restringir el sistema LFA.

Para esto se hicieron pruebas en tres fases:

- Fase I (Sep-Oct 97)
          Especies:  Rorcual común y ballena azul
fdgf - Fase II (En 98)
          Especies: Ballena gris
fgj p- Fase III (Feb-Mar 98)
          Especie: Yubarta

FASE I

Objetivos

El objetivo principal de la fase 1 es determinar si la exposición a sonidos de baja frecuencia provoca reacciones en la alimentación de las ballenas azules y los rorcuales comunes. La meta es caracterizar como varían las reacciones de estas ballenas con los sonidos, dependiendo de:

•  La intensidad del sonido recibido.

•  Los cambios en la intensidad.

•  Si la distancia a la ballena es constante o la fuente se está acercando.

El mapa de abajo muestra el área de pruebas, al oeste de la isla de San Nicolás, en la costa sur de California.

video de la fase I

• Rebotes en el fondo
• Sonido que se refracta hacia abajo y se refleja hacia arriba desde el fondo.
• Simular el campo de sonido que pueden experimentar las ballenas con una fuente lejana .

• Camino Directo
• Fuente de sonido omnidireccional.
• Simula el campo de sonido que las ballenas pueden experimentar con una fuente que se aproxima.

Recursos:

Barco de investigación Cory Chouest

Barco fuente .

Grabaciones acústicas especialmente vocalizaciones de las ballenas.

Barco de investigación Dariabar

Barco de observación independiente.

Expertos en mamiferos marinos observan el comportamiento de las ballenas.

Grabaciones acústicas, especialmente vocalizaciones de ballenas .

Barco de investigación John Martin

Siguen campos de presas (comida para ballenas).

Etiquetan a las ballenas con marcadores de profundidad y tiempo para evaluar su comportamiento sumergidas.

Reconocimientos aereos

Distribución y densidad de mamíferos marinos.

Pop-Ups

Unidades autonomas de grabacion acústica del fondo marino.

SOSUS

Grabaciones acústicas del fondo marino con hidrofonos pasivos.

Resultados

• Se usaron transmisiones LFA a plena potencia y de potencia reducida.
• Las intensidades más altas recibidas por los animales se estima que fueron de 148-155 dB.
• En 19 observaciones individualizadas de animales (4 ballenas azules y 15 rorcuales comunes), no se observaron respuestas patentes.
• No se observaron cambios en la distribución de ballenas relaccionadas con el LFA; las ballenas siguieron de cerca sus bancos de comida.
• Un análisis preliminar de los sonidos de ballena detectados indicaron una disminución significativa de las llamadas entre ballenas durante el funcionamiento del LFA, aunque no se pudo confirmar en un segundo análisis.

*Para escuchar un ejemplo de las pruebas realizadas en cuanto al canto de las ballenas pinche en el enlace.

FASE II

Objetivos

• Cuantificar las respuestas a los sonidos de baja frecuencia de las ballenas durante su migración.
• Comparar las respuestas de las ballenas a distintos niveles de recepción(RL).
• Determinar si las ballenas presentan una respuesta más fuerte al RL, al gradiente de sonido (las variaciones en el nivel de intensidad del sonido recibido) o a la distancia a la que se encuentra la fuente.
• Comparar si las ballenas intentan evitar una fuente de baja frecuencia situada en medio del corredor de migración con otra situada en la parte exterior de dicho corredor.

vídeo fase II

Recursos

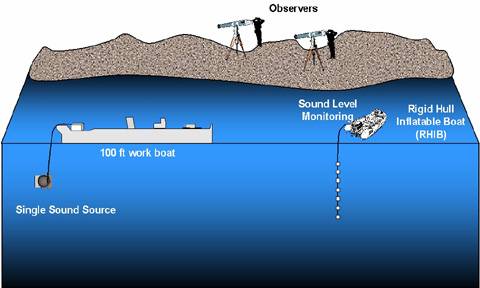

Para esta fase de la investigación , una fuente de sonido se amarró cerca de la costa central de California, cerca de la punta Buchon. Desde la costa, observadores siguieron a las ballenas usando métodos que proporcionaban medidas de gran sensibilidad respecto a las respuestas de las ballenas a la fuente de sonido. Los observadores, en el barco con sonido pregrabado (un barco de 100 pies (unos 33 m ) de largo) también monitorizaban cuidadosamente a los mamíferos marinos para dejar de transmitir en el caso de que se produjera alguna reacción preocupante o si alguno de los mamíferos marinos se aproximara tanto que el sonido al que fuera expuesto pudiera exceder el nivel máximo planeado de 155dB.

Resultados

• Una única fuente se usó para transmitir la señal LFA con una intensidad en la fuente de hasta 200dB.

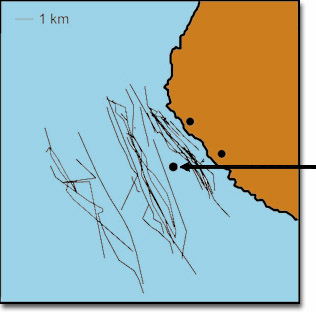

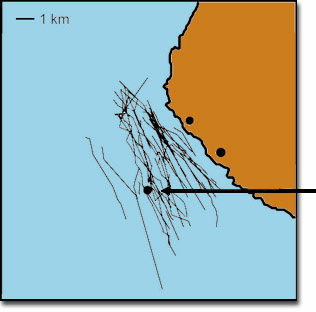

• Cuando la fuente se ancló una milla mar adentro, en el medio de la ruta de migración, las ballenas mostraron una respuesta similar a las contadas por Malme en 1983 y 1984.

• Las ballenas volvieron a su ruta de migración en unos pocos kilómetros.
• Cuando la fuente se ancló 2 millas mar adentro, la respuesta fue mucho menor, incluso cuando el nivel de la fuente se incremento a 200dB, para mantener el mismo nivel de recepción de la mayor parte de las ballenas, que estaban en el medio del corredor de migración.
• Las ballenas de la parte exterior no parecía que evitaran la fuente, aún cuando esta era más ruidosa.

FASE III

Objetivos

Evaluar los posibles efectos de las señales LFA en el comportamiento, vocalización y movimiento de las yubartas cerca de las costa de Kona (islas Hawaii).

• Observación acústica y visual desde el barco.
• Observaciones visuales desde la costa.
• Exposición controlada de las ballenas al LFA desde una fuente SURTASS LFA.
• Barco SURTASS (sólo pasivo) disponible para una mejor localización y observaciones adicionales.
• Barco de investigación adicional para conseguir datos acústicos y visuales.

Medios

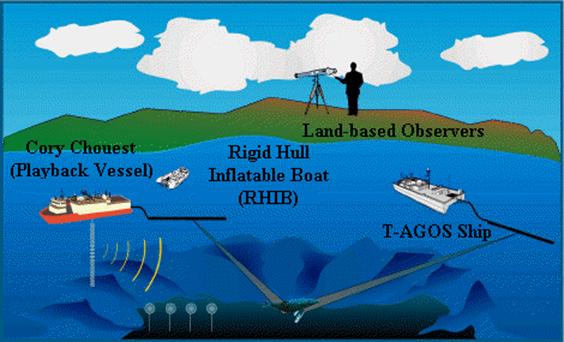

Para esta fase del estudio, el barco de investigación Cory Chouest operaba cerca de la costa oeste de la gran isla de Hawai. Un barco con un detector SURTAS pasivo también tomó parte para escuchar los sonidos de las ballenas.

Observadores seguirán a las ballenas desde la costa. Se desplegarán hidrófonos calibrados desde un pequeño barco para medir los niveles de recepción (RL), verificar los modelos de perdidas de transmisión(TL) y mejorar la determinación del campo de sonido al que las ballenas son expuestas. Este barco también siguió ballenas individuales y describió con detalle sus comportamientos en la superficie antes durante y después de las transmisiones LFA. Observaciones acústicas y visuales en el barco de grabación Cory Chouest monitorizó cuidadosamente a los mamíferos marinos para interrumpir la transmisión en caso de que se observarán reacciones preocupantes o de que alguno se acercara lo suficiente como para que pudiera ser expuesto a niveles de intensidad superiores al máximo fijado para el experimento.

Vídeo Fase III

Resultados

• 33 experimentos con grabaciones LFA (transmisiones acústicas).
• Más de 950 observaciones de yubartas.
• 500 horas de datos acústicos de los detectores pasivos.
• Las ballenas fueron expuestas a niveles desde 115 dB hasta 152 dB.
• Variedad de respuestas a las transmisiones incluyendo ceses temporales de los cantos y el evitar la fuente de sonido temporalmente.
• Muchas ballenas continuaron cantando e interaccionando con otras durante las transmisiones.
• Tres reconocimientos aéreos se llevaron a cabo como parte de un estudio separado.
• La distribución de ballenas se comparó con datos de reconocimientos similares entre 1993 y 1995.

• Aproximadamente la mitad de las ballenas que fueron observadas visualmente dejaron de cantar durante las transmisiones, pero muchas de ellas lo hicieron cuando estaban entrando en un grupo de ballenas (en esta situación las ballenas normalmente dejan de cantar).
• Todas las que dejaron de cantar volvieron a hacerlo en unos diez minutos.
• Análisis de los datos muestran que las ballenas incrementan la duración de sus cantos durante las transmisiones de LFA, pero un Segundo análisis indicó que los cambios en la duración de los cantos eran más complicados y dependían de la parte del canto que se solapara con las transmisiones LFA.
• Se observó un respuesta posterior a las transmisiones LFA en la forma de un incremento de la duración de los cantos que ocurrió entre 1 y 2 horas después de que terminara la última transmisión LFA.
• Patrones generales de los cantos y la abundancia de crías se mantuvieron durante todos los experimentos igual a lo que habían sido durante años de estudios anteriores.

Para más infomación ver el siguiente vídeo

Sonar HF/M3 (High Frequency Marine Mammal Monitoring)

A- Requerimientos del sistema

1. Requisitos generales

El uso principal del sistema es la detección de mamíferos marinos que estén en las cercanías del sistema de sonar activo de baja frecuencia (LFA), será por tanto un sistema de corto alcance.

El objetivo es evitar que haya mamiferos marinos expuestos a mas de 180 dB de sonido subacuático debido al sonar LFA; para esto se usará este sonar activo de alta frecuencia ya que es la forma de poder detectar animales subacuaticos que no estén emitiendo sonidos en ese momento o con malas condiciones de visibilidad.

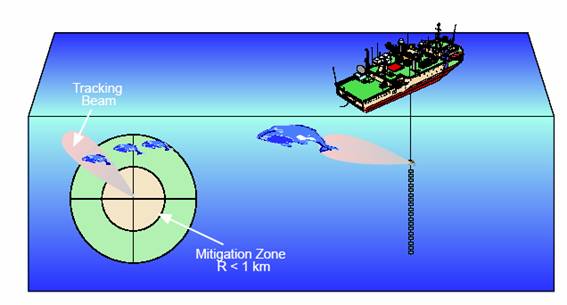

La zona de mitigación del LFA es el volumen de agua en el cual hay sonidos de más de 180 dB. En condiciones normales tiene un radio de 1Km y a una profundidad de entre 87 y 157 metros (El centro del array de emisores LFA está a unos 122 m ).

Niveles de atenuación de una fuente individual del LFA:

Los ejes horizontal y vertical están en metros, y los colores indican la atenuación en dB respecto al nivel en la fuente.

Intensidades del sonido producido por el sistema LFA completo:

Este sonar usa pulsos activos de más de 30 KHz, siendo muy similar a los que se usan para encontrar peces y minas.

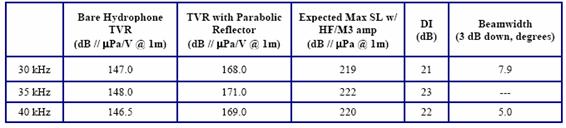

Como se ve en la tabla siguiente, el nivel de fuente requerido por el sonar HFM3 para detectar a los animales de la segunda tabla, es del orden de 220dB subacuáticos en los peores casos (animales pequeños y con gran ruido ambiental);debido a estos niveles, si algún animal se acercara mucho a la fuente del sonar, habría que reducir su potencia para que no se superaran los 180 dB. La frecuencia del sonar coincide además con la que usan para ecolocalización.

Para este sistema se usarán 4 transductores que se colocarán en la parte superior del array del LFA.

El sistema tiene, al detectar la vida marina, se puede usar para localizar y seguir ballenas, bancos de peces, etc. Por esto, puede ser muy útil para estudios de la vida submarina.

2.diseño

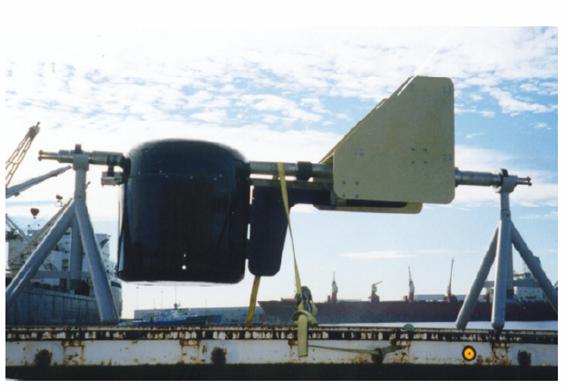

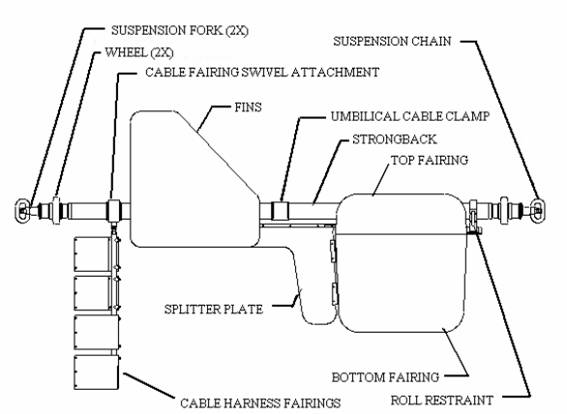

En la siguiente fotografía se ve el array de 4 cuadrantes con componentes de emisión y recepción a bordo del buque de investigación Cory Chouest , además va equipado con un anillo deslizante por lo que el equipo estará en continua rotación durante su funcionamiento, evitando así los ángulos muertos.

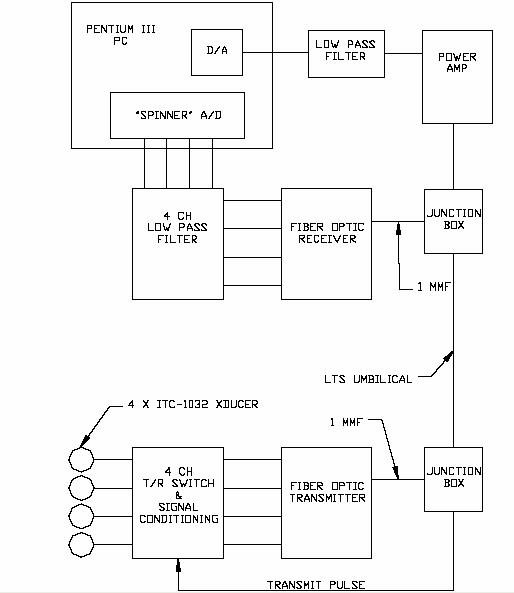

En la siguiente figura se ve una representación esquemática de los componentes del sonar, que consiste en una cabeza instrumental que contiene los 4 transductores (emisores y receptores); cada uno enfocado a una pantalla acústica. Cada fuente de sonido se puede enfocar en horizontal con una precisión de 8 grados y vertical de unos 10 grados cuando emiten a unos 30 KHz (aunque puede emitir entre 30 y 40 KHz, se espera que la banda más usada sea entorno a 30 KHz).

A bordo del barco irá la parte de energía y procesamiento, esto consistirá en un amplificador de potencia, una caja de acondicionamiento de señal con filtros anti-aliasing, y un PC equipado con tarjetas de conversión analógico/digital (A/D), de procesado de señal(DSP) y de transmisión.

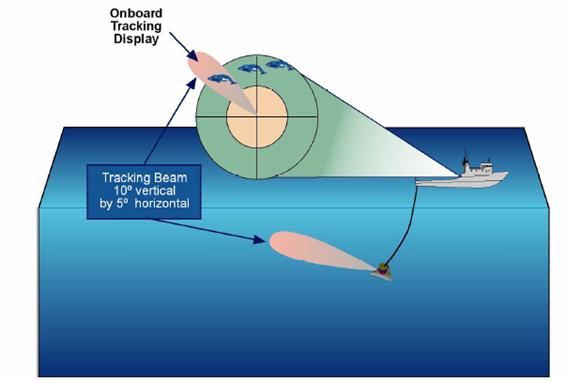

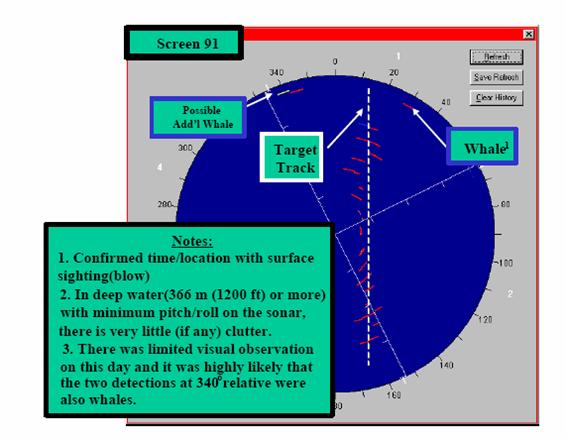

El display muestra la colocación de cualquier objeto de forma polar que devuelva una señal superior al umbral, resultando una apariencia muy similar a la de una pantalla de radar.

La capacidad de detección del sistema viene dada por el término exceso de señal (SE), que se obtiene de la ecuación:

Donde:

• SE = Exceso de Señal, SE=0 implica una probabilidad de detección del 50% para un solo ping.
• PG= Ganancia de Procesamiento, nominalmente , con T = duración de la señal en segundos. Se asume que SE es una relacción logarítmica de la SNR.
• TS= Intensidad del objetivo.
• 2TL= Perdidas por propagación en al camino de ida y vuelta de la señal, típicamente son de 9,2 dB/Km a 30 KHz y de 16,8 dB/Km a 40 KHz.
• NL= Nivel del ruido en dB.
• AG= Ganancia del array en el receptor, normalmente es de 21 dB.
• DT= Umbral de detección. Es el exceso de intensidad de una señal con SNR=0dB para la cual se espera un 50% de probabilidades de no ser detectada.

El nivel de la señal recibida (RL) viene dado por:

• El mínimo TS de interés es de -20 dB.
• , el último término es el normal para absorción a 30 KHz.
• SL=220 dB subacuáticos.
• La forma de onda (WF) dura entorno a 100 ms ( ), con un ancho de banda de 3000 Hz.

Entonces, la señal recibida menor será, en función del rango, y asumiendo que :

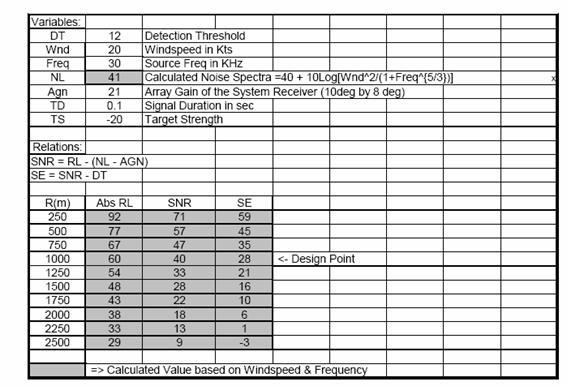

En la siguiente tabla se ven los resultados de esta ecuación para distancias de 250 a 2500 metros , una velocidad del viento de 20 nudos ( 37 Km/h ) y un umbral de deteción de 12 dB:

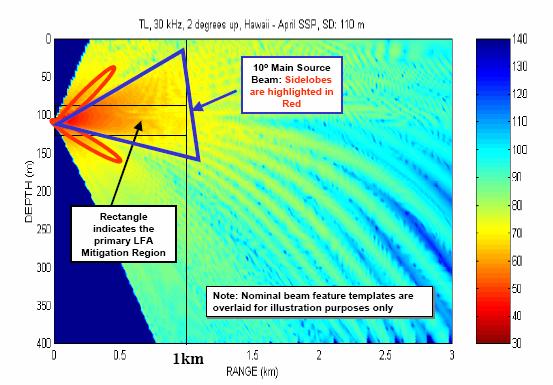

El siguiente gráfico muestra las TL por zonas, con el sonar a 110 m de profanidad:

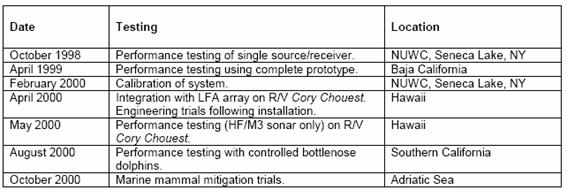

B-Test y Evaluación

1. Primeras pruebas

Una de las primeras cosas que se probaron fue una unidad individual de emisión y recepción (S/R) altamente enfocable en el lago Séneca, en el estado de Nueva York, obteniendose los siguientes parámetros operacionales:

• Profundidad máxima del diseño: inicialmente era de 91,4 m aunque después pasó a ser de 213 m .
• SL de una unidad de 220 dB.
• Direccionamiento vertical de 10 grados de precisión.
• Ganancia del receptor de 23 dB.
• Alcance de detección de 1 Km (obtenido en Baja, California).

El modelo de propagación usado fue BELLHOP, que implementa un algoritmo robusto y preciso que describe un haz gaussiano con un número finito de elementos.

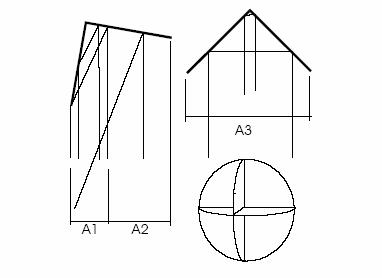

Para obtener la TS se usaron objetivos artificiales que consistian en 3 discos ortogonales. Había objetivos de 4 diámetros distintos (6, 10, 18 y 32 pulgadas ).

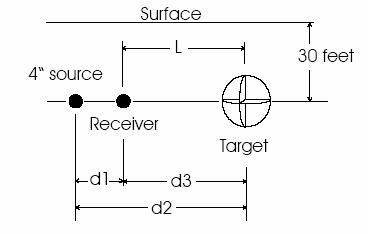

Para las pruebas se usaron esferas de 4 pulgadas como emisores, a 1,9- 2,7 m de estas se colocó un hidrófobo como receptor.

La fuente emitía pulsos cortos a 30 y 40 KHz, y la señal recibida en el hidrófono se mostraba en un analizador de espectros HP3562, tras haber eliminado las reflexiones que no eran debidas al objetivo. Las señales típicas capturadas:

En este experimento TS viene dado por:

Donde:

= Distancia de la fuente al receptor

= Distancia de la fuente al objetivo

= Distancia del objetivo al receptor

= voltaje recibido por el camino directo

= voltaje recibido por el camino reflejado

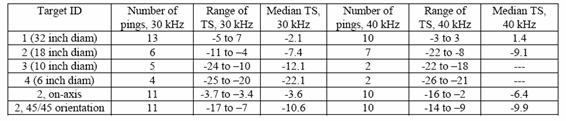

Resultados de la prueba:

2. Evaluación de ingeniería

Los objetivos son probar el sistema detectando y siguiendo objetivos hechos por el hombre primero, y ballenas después.

Pruebas en Punta Hueneme, California:

Las pruebas comenzaron aquí el 8 de marzo de 1999, con el primer test de inmrsión en água del mar.

En esta fase, las características del sonar estaban cerca de las del diseño final.

En esta parte, era muy importante al desplegar el sistema a una profundidad especifica y el mantenerlo en su posición correcta.

Uno de los principales objetivos en esta fase era obtener la figura de mérito del sistema (FOM).

La FOM se calcula así:

• El nivel en la fuente (SL) se midió como la diferencia entre lo recibido(RL) y las perdidas de transmisión (TL < 0).
• NL es el nivel de ruido ambiental.
• PG es la ganancia en el procesado
• AG es la ganancia del array medida en las pruebas del lago Séneca.
• es NL-AG, esto es, el nivel que se recibe si no hay nada.
• DT es el umbral de detección.

Otros objetivos eran encontrar la probabilidad de falsa alarma (FAR) para los parámetros del sistema de SNR y umbral de detección, evaluar la capacidad de clasificación de los objetivos y su seguimiento y el modelado de la acústica del entorno.

Pruebas en Baja, Mejico:

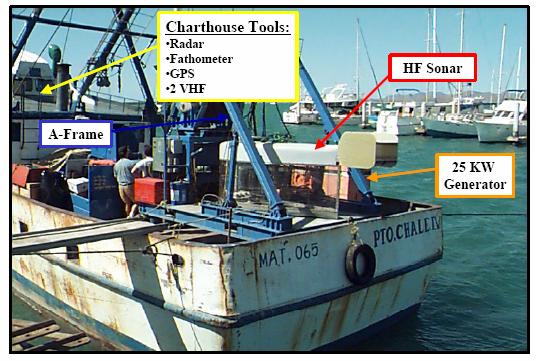

Las pruebas continuaron en Baja, a bordo del barco Pto. Chale, que iba equipado con GPS, la salida del GPS se daba de tal forma que luego se pudiera reconstruir las rutas por medio de rutinas como MATLAB, comunicaciones UHF/VHF, perfiles de velocidad del sonido (SVP), modelos de la acustica del entorno (EVA), fathometro (un dispositivo que se usa para medir la topología del fondo del océano, esto es, para hacer batimetría) y medidores de profundidad.

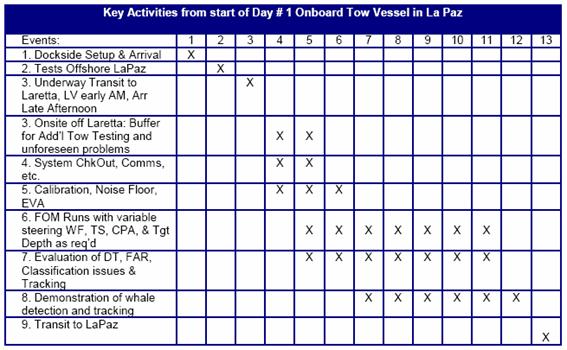

Planning de las pruebas:

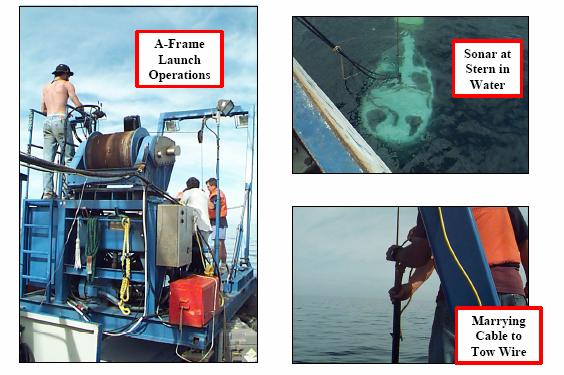

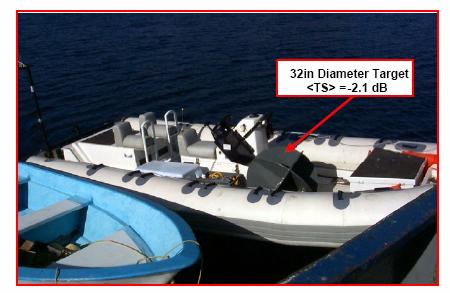

A continuación vemos la instalación del equipo:

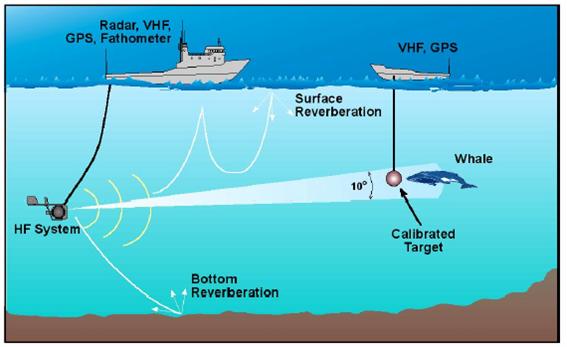

Esquemas de funcionamiento:

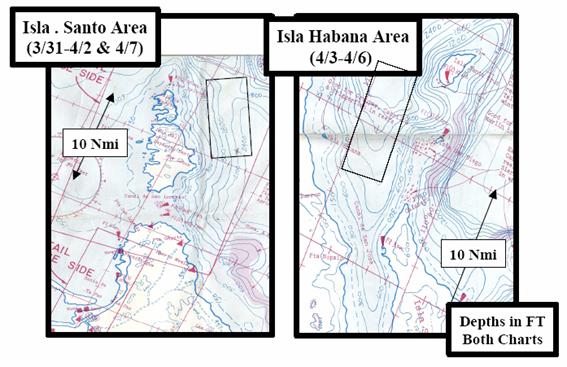

Las zonas de operación en las pruebas de Baja:

Muestra de un seguimiento de una ballena por sonar:

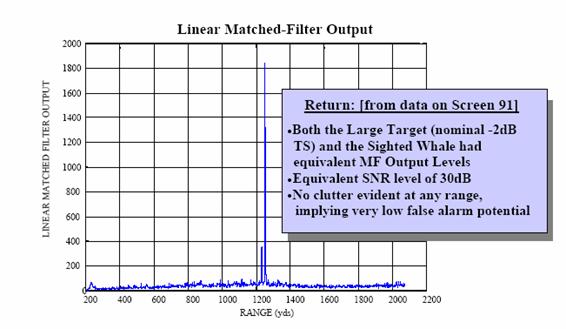

Señal típica devuelta por una ballena:

3. Pruebas de profundidad:

Se decidió olocar el sonar HF junto al LFA, por lo que hubo que cambiar el diseño del recubrimiento del sonar para que aguantara a mayor profundidad, hasta unos 305 m . Para ello se eligió un recubrimiento parabólico de fibra de vidrio.

Las pruebas se realizaron en un tanque de presión(APTF) el 6 de octubre de 1999.

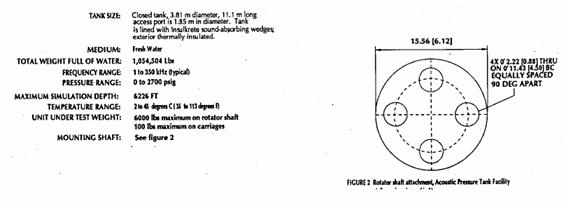

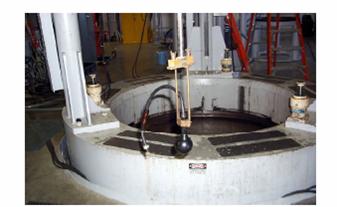

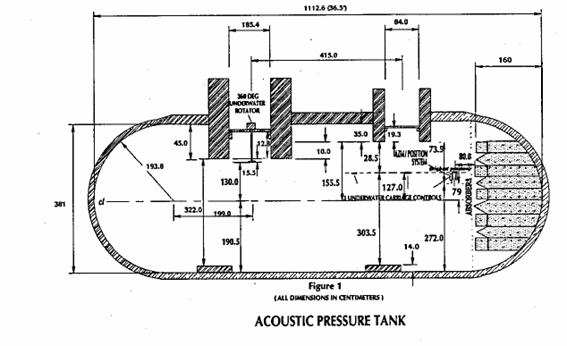

Esquema del APTF:

Un transductor:

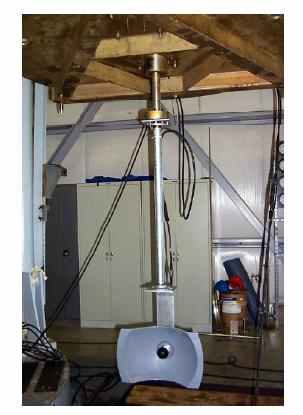

Uno de los reflectores parabólicos:

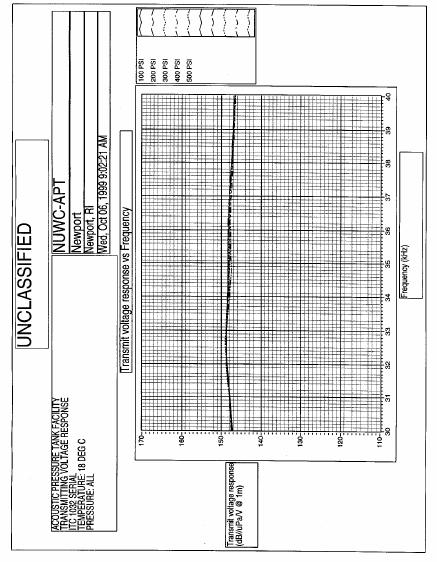

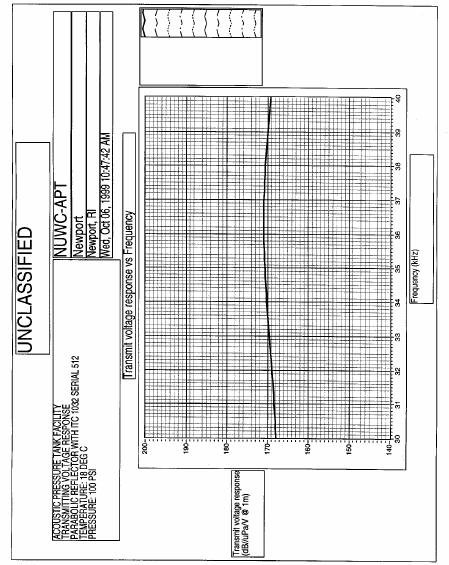

Datos obtenidos:

Para el reflector parabólico:

Indice de directividad (DI) aproximado para el reflector parabólico:

El reflector parabólico sobrevivió y pasó las pruebas bien hasta los 243 m , a los 305 m perdió la directividad debido a que explotaron unas pequeñas burbujas de aire que se habían producido durante su construcción, por lo que se decidió refinar el proceso de fabricación y hacer pruebas de profundidad a todos los reflectores del sonar HFM3.

Resultados:

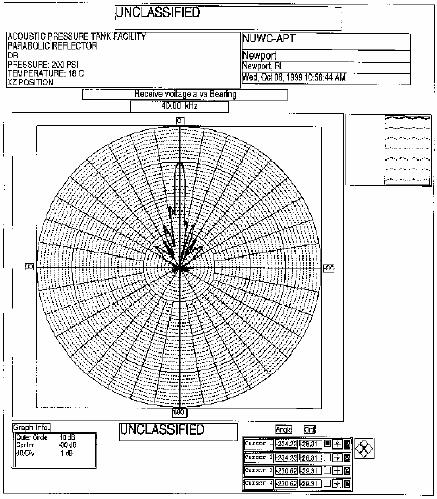

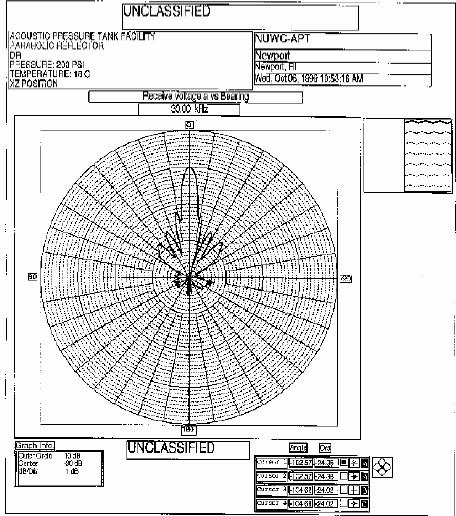

Diagramas de emisión:

4. Pruebas de transmisión de la cúpula de cristal plastificado reforzado (GRP)

Se realizaron pruebas para ver las pérdidas de transmisión de la GRP, calculada así:

Donde P es el nivel recibido en el panel.

Se obtuvieron perdidas en incidencia normal menores de 1,5 dB, que entra dentro de lo deseable por lo que el proceso de fabricación de estas es aceptable.

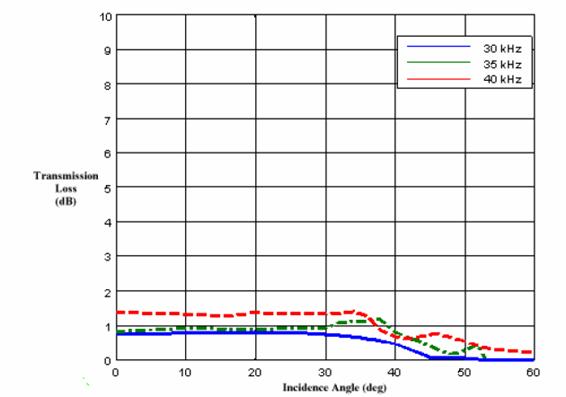

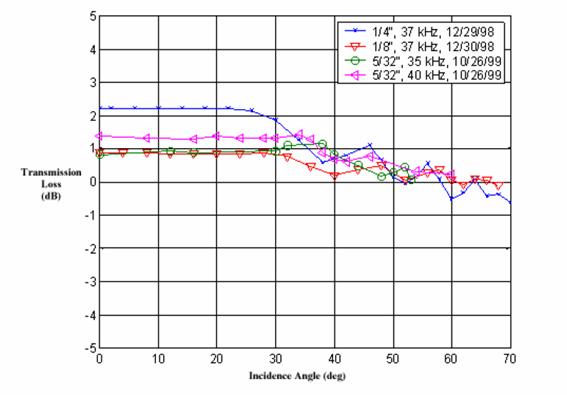

Perdidas de transmisión frente al ángulo de incidencia:

y en pruebas anteriores (ante de cambiar el diseño):

5. Pruebas en el Cory Chouest, FY00

Aquí se realizaron las pruebas finales con el sistema completo.

Un resumen de las localizaciones y las pruebas realizadas:

Probabilidades de detección para animales de varias especies:

Las probabilidades anteriores son para animales aislados, así si hay N animales, la probabilidad de detectarlos es: siendo la probabilidad de detectar uno solo del mismo tipo y tamaño similar.

C- Descripción del sistema

El sonar HF/M3 está compuesto de varios módulos; le cuerpo remolcado, que alberga los emisores/receptores del sonar, está unido con el resto del sistema que va a bordo del barco mediante 2 canales de fibra óptica y 4 coondutores de cobre; el equipo que va en el barco incluye un amplificador, una fuente de alimentación DC, un PC con procesador Pentium III, un MODEM de fibra óptica RS-485 y un receptor de fibra óptica del enlace de datos.

Fotografía del cuerpo remolcado del sonar, los emisores/receptores van dentro de la envoltura negra:

Estimación del rendimiento del sonar HF/M3

Introducción

El objetivo principal es estimar las probabilidades de detección y de falsa alarma en condiciones normales de operación. Estas estimaciones se realizan usando un análisis simplificado de las características del receptor. Los pasos a seguir son los siguientes:

• Realizar un estimación paramétrica de la interferencia medida (señales enmascaradas) para generar un modelo de la probabilidad de distribución de los niveles de interferencia. Se asume que la probabilidad de interferencia depende del rango.
• Asegurarse de que el modelo de interferencias obtenido es conservador, esto es, demostrar que las interferencias en condiciones de operación normales no exceden las predichas por el modelo.
• Verificar la habilidad para predecir los niveles medios de los ecos de los objetivos y estimar parámetros estadísticos de segundo orden como la varianza.
• Obtener un esquema de umbrales que satisfaga los criterios de probabilidad de detección de los objetivos y de falsa alarma.
• Usar los modelos estadísticos de los objetivos y de las interferencias, junto con el esquema de umbrales para predecir las probabilidades de falsa alarma y de detección para varios escenarios de operación.

La principal limitación de este método es que, dados la multitud de factores y procesos aleatorios que están asociados con los niveles de interferencia recibidos, las predicciones teóricas de estos son intratables. Por lo tanto los modelos estadísticos se obtendrán a partir de datos medidos durante las pruebas.

El rango de los parámetros de la forma de onda, como ancho de banda y duración, para los cuales las estimaciones son válidas están limitados a aquellos que se dieron durante la recolección de datos debido a la gran cantidad de factores que intervienen.

El objetivo del sonar es detectar a los mamíferos marinos que se acerquen a la zona de mitigación del LFA:

En principio, el sonar operará por encima de la termoclima principal, por lo que se puede suponer que el perfil de velocidad del sonido es predominantemente lineal. En la siguiente figura se ven los potenciales perfiles de velocidad del sonido, las pérdidas de propagación para dos casos y las inclinaciones óptimas para varios perfiles de desnivel y una profundidad del sistema de 70 metros:

Resultados de las pruebas

La capacidad del sistema para detectar desde grandes ballenas hasta delfines se ha verificado en pruebas de campo. Debido a las medidas conservadoras tomadas para estimar el rendimiento del sistema, las capacidades predichas son bastante buenas.

En el rango de 200 a 800 m se espera una falsa alarma cada 350 barridos azimutales (horizontales) y las probabilidades de detectar pequeños mamíferos marinos normalmente no bajan del 90%.

En el rango de 800 a 1600 m se espera una falsa alarma cada 25 barridos azimutales.

Las probabilidades de detectar pequeños mamíferos marinos hasta 250 m más allá de la zona de mitigación del LFA no bajan del 40%.

Para grandes animales, como las ballenas, las probabilidades de detección son típicamente mayores del 90% a distancias de más de 1 Km de la zona de mitigación del LFA.

Fondo

Conceptos que se han utilizado para obtener las estimaciones de rendimiento del sistema:

Detección del objetivo

Hay numerosos procesos asociados a la detección del objetivo, como el ruido térmico de la electrónica, el ruido de fondo del océano, fluctuaciones aleatorias introducidas en la amplitud y fase de la señal, etc.

Los efectos de todos estos procesos en los dos principales parámetros asociados con la detección del objetivo, particularmente el nivel del eco y el de las interferencias, necesitan un tratamiento estadístico de los niveles predichos para la salida.

La función de densidad de probabilidad (PDF) se usa para predecir la probabilidad de que una variable aleatoria caiga entre dos valores, que matemáticamente es:

Donde P(y) es la probabilidad de que ocurra el evento y, que en este caso es que la variable aleatoria X tome un valor entre a y b; y p(x) es la función de densidad de la variable aleatoria.

La siguiente figura muestra las funciones de densidad de probabilidad para las interferencias y para los ecos, así como un posible umbral:

De donde podríamos calcular fácilmente la probabilidad de falsa alarma y de detección:

Con = probabilidad de falsa alarma y la función de densidad del nivel de interferencia.

Con = probabilidad de detección y la función de densidad del nivel del eco devuelto por el objetivo.

Si asumimos que y son gaussianas quedaría:

Donde

Procesado de señal

El HF/M3 usa un barrido de FM con frecuencias centrales de 30-35 KHz, anchos de banda (BW) de 1500-1600Hz y pulsos de 10-40ms de duración

Se usa un filtro autocorrelador para incrementar la SNR y minimizar el ruido provocado por la superficie.

Ecuaciones del sonar

El exceso de señal se define como la SNR a la salida del sistema y se calcula:

Donde SL es la intensidad en el origen; 2TL son las pérdidas durante la propagación en el camino de ida y vuelta; TS es la intensidad del objetivo, esto es, la relación entre las intensidades de la señal incidente y la reflejada; PG es la ganancia en el procesado de la señal; IL es el nivel de las interferencias y DT es el umbral de detección. Todas las magnitudes en dB.

Tabla con varias TS estimadas para distintas especies marinas:

Figura con el efecto de la inclinación en el nivel medio de las interferencias:

En esta figura se pueden destacar varias cosas:

• Entre 300 y 400 m el ángulo no afecta a las interferencias.
• Más allá de los 400- 800 m , dependiendo de la inclinación, los niveles medios de interferencia se ven afectados por el ángulo.
• La interferencia más allá de los 800 m está dominada por el desorden superficial.

Basándose en esto se puede considerar el desorden superficial como la principal fuente de interferencias para el algoritmo de detección del HF/M3.

Algoritmo de detección

Tabla con los resultados de las pruebas de Hawai en el 2000:

Los datos de la tabla anterior fueron recogidos con una inclinación de -1,5 grados. La inclinación óptima estimada para este caso (velocidad del sonido aproximadamente constante en una capa superficial de 150m de profundidad) era de -3,5 grados.

Modelo del objetivo

Se uso un objetivo esférico con TS=-8dB, luego el Cory Chouest realizó varias pasadas, las más cercanas a 300 y 1500 m del objetivo.

Figura con los resultados de una pasada:

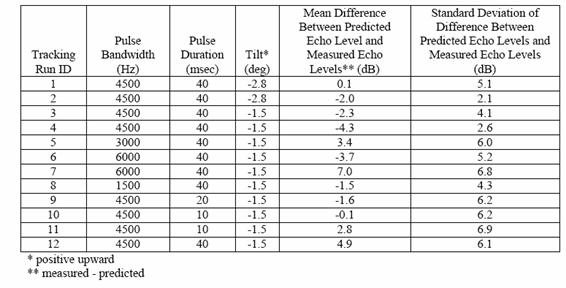

Tabla con los resultados de las distintas pasadas:

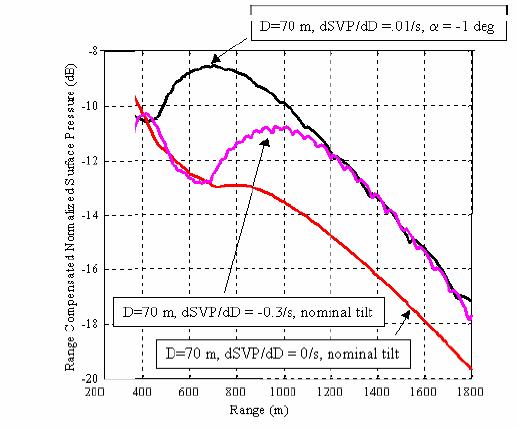

Figura con loas presiones acústicas predichas en función de la distancia para distintas variaciones de la velocidad del sonido con la profundidad (dSVP/dD):

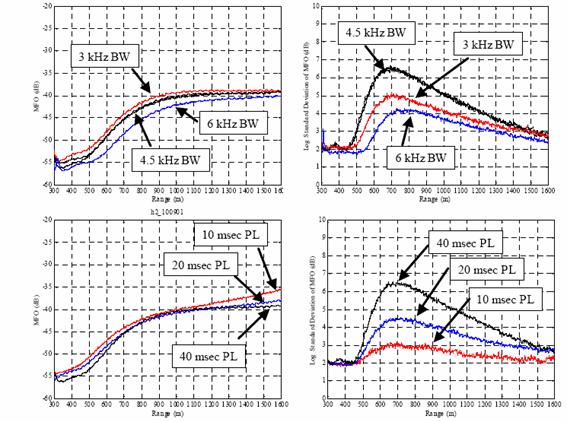

Las siguientes figuras muestran como afectan los distintos parámetros de la forma de onda al valor medio de la intensidad de las interferencias y a su desviación estándar.

Para las predicciones se ha asumido que las interferencias tienen una distribución normal (gaussiana), suposición que en las mediciones se cumple bastante bien.

Algoritmo de umbral

El esquema de detección se ha diseñado para maximizar la probabilidad de detección manteniendo un nivel de falsas alarmas aceptable.

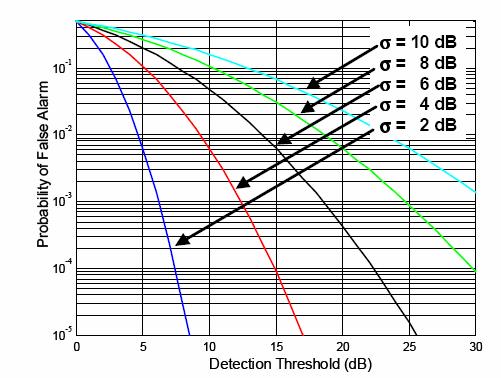

La siguiente figura muestra la probabilidad de falsa alarma en función del umbral para diferentes varianzas del ruido:

Para el modelo de interferencias se ha usado una desviación estándar de menos de 4 dB.

Para mantener una probabilidad de falsa alarma de, como mucho, , el umbral de detección debe ser de al menos 18 dB.

El umbral se basa en la interferencia media así:

Donde:

• T es el umbral.
• EL es el nivel del eco esperado para el más pequeño de los objetivos de interés(con TS mínima a una distancia R).
• es el margen para mantener una mínima probabilidad de detección, típicamente -10 dB.
• I(R) es la interferencia media para una distancia R.
• es el umbral para mantener una probabilidad de falsa alarma aceptable, típicamente 18 dB.

Las dos siguientes figuras ilustran el umbral seleccionado. En la figura de la izquierda se ve la interferencia media, el umbral y los niveles medios predichos del el eco para distintas intensidades de objetivo(TS). En la figura de la derecha muestra la desviación estándar de la interferencia y los objetivos. Se asume que todas las probabilidades de distribución son gaussianas:

Predicciones de rendimiento bajo condiciones normales de operación

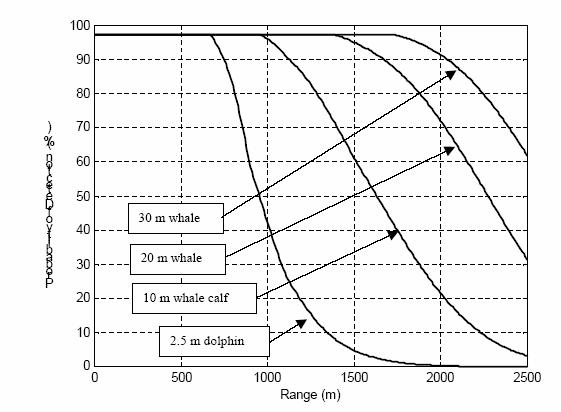

Figura con las probabilidades de detección para distintos TS, asumiendo que el objetivo se encuentra dentro del lóbulo principal:

Figura con la probabilidad de detectar un objetivo con TS -4 dB (unos 4 m de largo) en distintas zonas para una velocidad del sonido uniforme:

La probabilidad total de falsa alarma es el número esperado de falsas alarmas por barrido azimutal, para el cual se realizan 45 escaneos. Entonces, la probabilidad total de falsa alarma se puede calcular como:

Donde n es el número de divisiones en la región de interes. En la zona de 200- 800 m hay 350 divisiones y en la de 800- 1600 m hay 450 divisiones. La probabilidad de falsa alarma en la región de 200- 800 m se estima en 1 FA cada 350 barridos azimutales, con la mayoría de FA´s entre los 700 y 800 m , y en la región de 800- 1600 m se espera 1 FA cada 25 barridos azimutales.

Conclusiones

Se ha elegido el umbral para minimizar la probabilidad de falsa alarma, en el rango de 200- 800 metros , manteniendo la probabilidad de detección para pequeñas especies por encima del 95%.

Cuando se buscan las especies mayores, la probabilidad de falsa alarma cae por debajo de 1 cada 1000 barridos.

El rendimiento del sistema es relativamente insensible a factores ambientales como la refracción y el estado del mar, siempre que la velocidad del sonido sea aproximadamente lineal y no varíe demasiado con la profundidad.

Los factores que provocan una mayor desviación estándar de las interferencias son los cabeceos y rotaciones de los sensores del sonar producidos por los movimientos del barco y las corrientes.

Las probabilidades de falsa alarma se pueden reducir, si se tiene en cuenta lo anterior, mediante programas que no tengan en cuenta las mediciones hechas en los momentos en que los sensores registran un mayor movimiento.

Otra forma de reducir la probabilidad de falsa alarma es usar criterios de detección del tipo M de N, esto es, que se de cómo detección sólo cuando en N escaneos se haya superado el umbral de detección al menos M veces.
