Diseños
Tras investigar en la Internet y en diversos libros (consultar bibliografía) vimos la gran diversidad de preamplificadores disponibles para su construcción. Muchos de ello demasiado complejos o demasiado caros por lo que se nos escapaba de nuestros objetivos principales.
Tras una etapa de selección nos encontramos con los siguientes circuitos:
(Imágenes obtenidas de la web de electronicafacil)

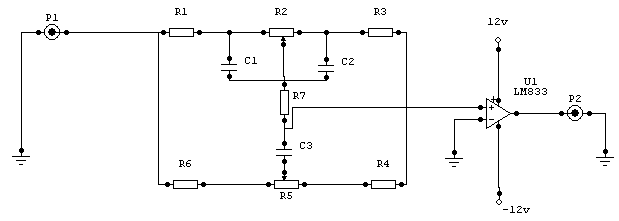

Preamplificador con control de graves y agudos

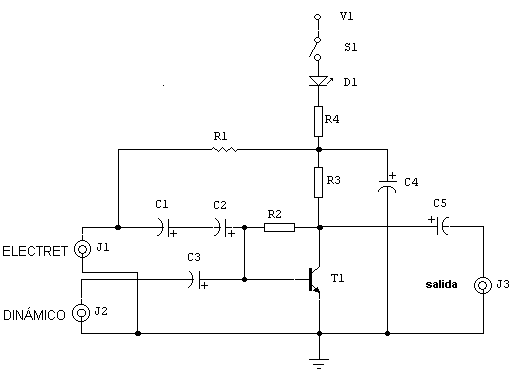

Preamplificador para micrófono

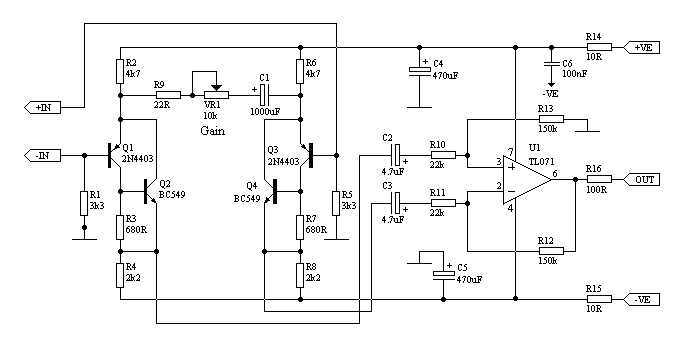

Preamplificador para micrófono bajo ruido

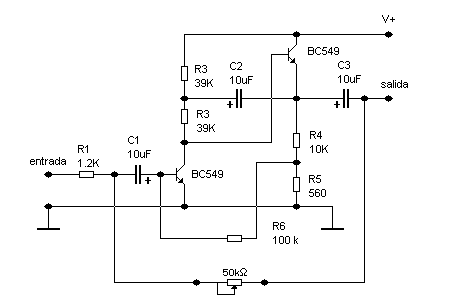

Preamplificador para micrófono bajo ruido compensado

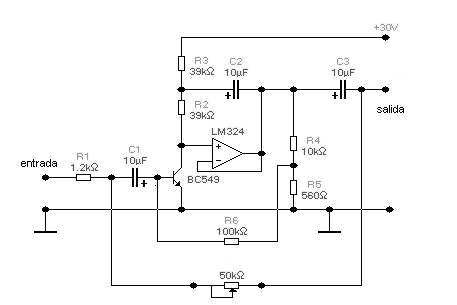

Preamplificador de bajo ruido y baja impedancia de salida

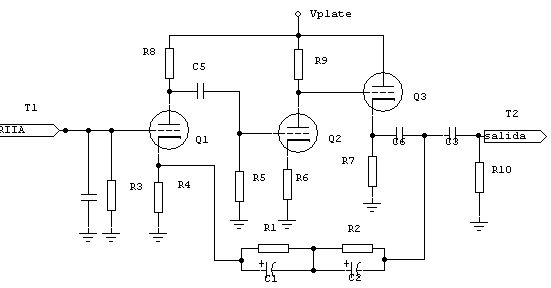

Preamplificador RIIA a válvulas
Al final nos decantamos por el amplificador de bajo ruido compensado (cuarto circuito de los aquí expuestos), ya que, a pesar de ser el preamplificador más complejo de los aquí presentados, su coste es bajo y nos informamos de su alto rendimiento.
Hemos conseguido a través de la página web www.rane.com un circuito de un preamplificador comercial y hemos visto que aunque parece más complicado que nuestro circuito, la diferencia es pequeña.
