Fuente de alimentación

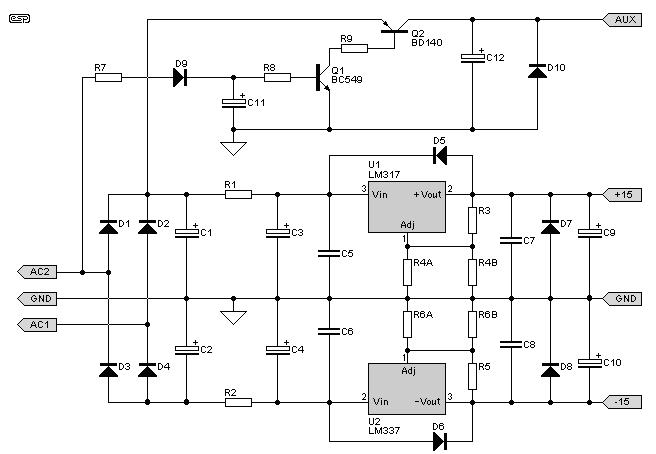

El autor del circuito que hemos elegido nos proporciona también un circuito de cómo podría ser la fuente de alimentación el cual vamos a comentar brevemente.
El diseño de la fuente de alimentación es muy importante a la hora de realizar un proyecto de amplificación de audio ya que necesitamos que sea una fuente muy estable que no introduzca ruidos.
Los integrados son reguladores de voltaje. Son similares a los 7805 utilizados en la asignatura Tecnologías de Radiocomunicaciones I pero no ofrecen un voltaje fijo sino que se puede regular con las resistencias de la 3 a la 6. Además, según el autor, estos integrados introducen mucho menos ruido que los estudiados 78XX.
La parte de arriba del circuito es lo que el autor llama “Loss of AC detector”. Sirve para eliminar ruidos de cuando se enciende y se apaga la alimentación.
Los díodos del 1 al 4 junto con los condensadores 1 y 2 forman un doblador de voltaje. Configuración útil ya que los transformadores comerciales habituales no pueden ofrecernos el voltaje que piden los integrados.
Los valores de los condensadores y las resistencias así como los díodos a emplear no son especificados por el autor que nos dice que vienen especificados cuando compramos la placa preparada. Sin embargo podemos obtener unos valores para los componentes cercanos a los integrados tenemos valores en sus data sheets.
