BATIMETRÍA Y EXPLORACIÓN POR ULTRASONIDOS
SONDAS MULTIHAZ

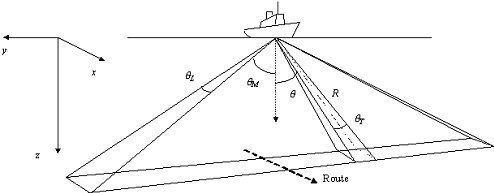

Se trata de un conjunto de sondas que emiten en varias direcciones a una determinada frecuencia, cubriendo asi una mayor zona y posibilitando la corrección de errores mediante la interpolación de los resultados obtenidos. Ademas de precisión se gana rapidez y por tanto un ahorro significativo en el gasto que supone cartografiar una zona.
La siguiente tabla muestra las caracteristicas típicas de las sondas multihaz.
| Frecuencia de muestreo | 13 KHz |
| Profundidad de muestreo (z) | De 50 a 11000 m |
| Longitud de cobertura | de 5 a7 veces la altura de agua |
| Apertura de haz | 150º |
| Numero de haces | 162 |
| Resolucion por pixel | 2,4 m |
| Velocidad de adquisicion maximo | 10 nudos |
| Frecuencia de adquisicion | de 2 a 20 segundos |
| Escala de trabajo | 1:100 000 – 1:500 000 |
La frecuencia de estas sondas varia dependiendo de la profundidad en que se quiera operar con ella. Normalmente, a mayor profundidad menor sera la frecuencia emitida. Los valores más típicos son:
| Localizacion | Rango profundidad | Frecuencia | Tipo de trabajo |
|---|---|---|---|
| Grandes fondos | 100-12.000 mts | 10 - 15 KHz | Dorsales oceanicas; taludes |
| Fondos medianos | 30 - 3000 m | 30 – 50 KHz | Plataformas continentales, taludes. |
| Pequeños fondos | 5 - 500 m | 80 – 120 KHz | Plataformas continentales, taludes. |
| Aguas someras | 0 - 100 m | 200 – 400 KHz | Zonas litorales |
La intensidad de la señal se va degradando con la distancia, por lo que es de suponer que existirá mayor degradación en los extremos. Hay que tener esto en cuenta cuando se trata de emplear los datos recibidos para establecer la composición del fondo en estas regiones (Reflectividad).
Por otra parte, existen otras fuentes de errores que son:
• El propio error del GPS (decenas de cm y 0.05°)
• En la vertical, el propio movimiento del barco
• Factores condicionantes del medio: salinidad, presión, temperatura
Estos errores combinados entre si pueden dar, en las zonas de los extremos donde se está midiendo unos errores de 1 o 1.5 metros. Para subsanarlo se superponen zonas medidas y se promedian los resultados:

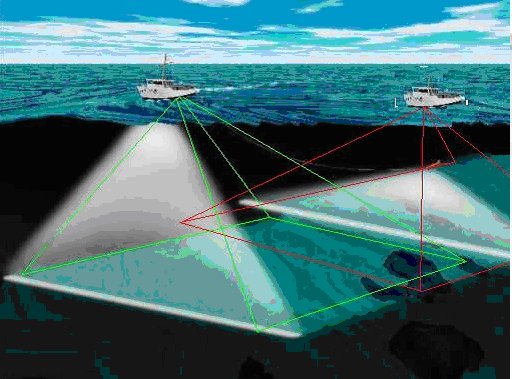

Superposición de areas de trabajo.

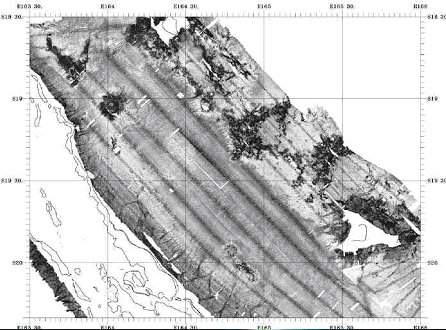

Imagen obtenida con una sonda multihaz.

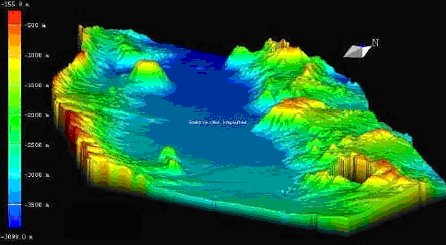

Imagen digitalizada a partir de la imagen de la sonda
